对夹式与法兰式蝶阀结构差异及选型指南

一、结构核心差异

1、连接结构

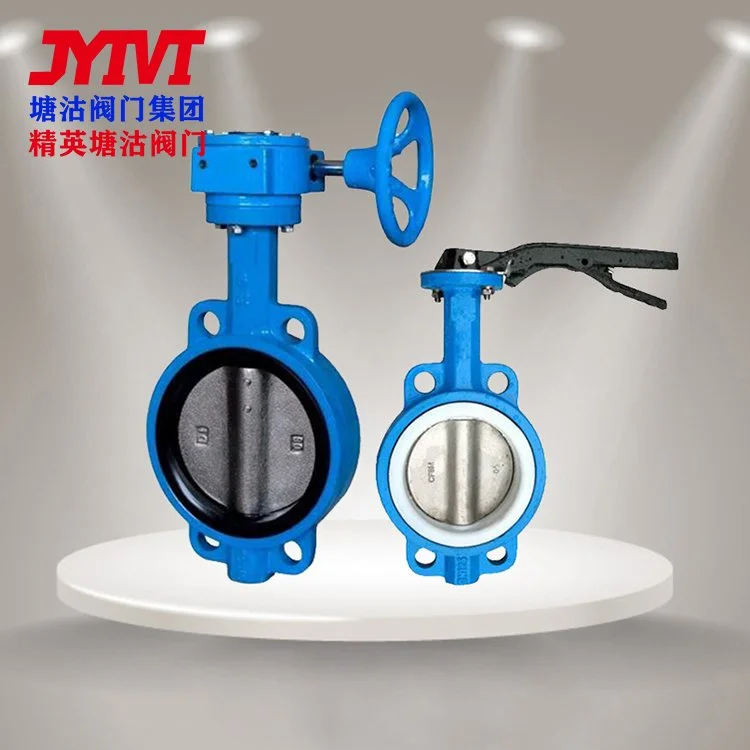

对夹式蝶阀本体没有完整法兰，阀体两端只是平整的密封端面，依靠两侧管道法兰、螺栓把蝶阀夹紧在两片管道法兰中间实现固定，螺栓是贯通穿过两侧管道法兰，阀体本身不承受螺栓拉力，阀体整体厚度比较薄。

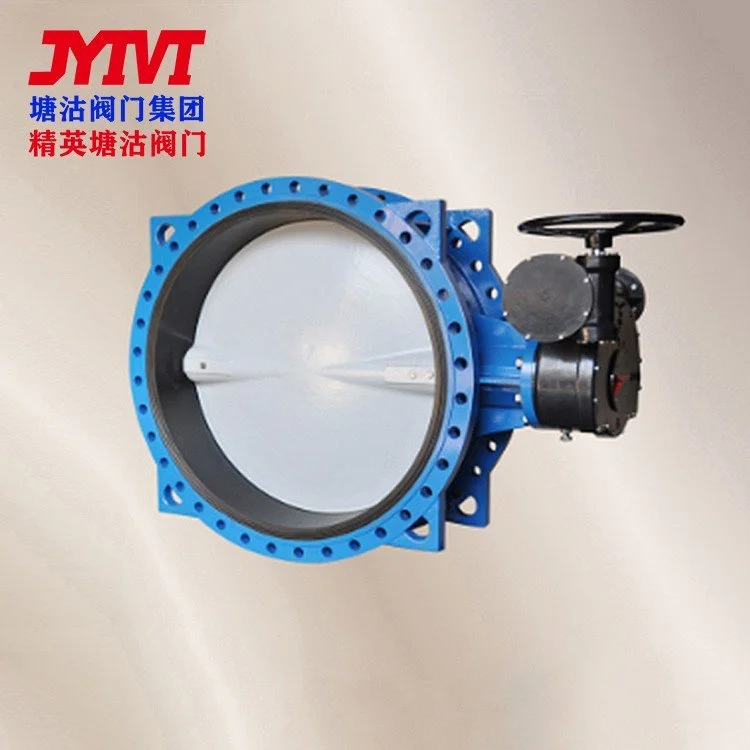

法兰式蝶阀阀体两端自带铸造成型的法兰，法兰上预留螺栓孔，阀门法兰和管道法兰一一对应，分别穿螺栓锁紧，阀门自身法兰直接承担连接受力，阀体整体厚度更大，本体重量也更重。

2、阀体外形与长度

对夹式结构紧凑，阀体结构短，整体结构高度低，占用管道轴向空间小；阀体无外伸法兰盘，外形相对简洁。

法兰式蝶阀因为两端带有法兰盘，阀体轴向长度更长，法兰盘向外突出，整体外形尺寸更大，占用更多安装空间。

3、螺栓受力特点

对夹式：紧固螺栓属于跨阀长螺栓，全部贯穿阀门，螺栓除了压紧密封，还承担阀门的悬挂固定。一旦螺栓松动，阀门有从管道中间滑脱的风险，拆装的时候，两侧管道法兰要保证对中，不能随意拆开单侧法兰。

法兰式：阀门两端独立螺栓组，左右两边螺栓互不干涉，每一侧螺栓只负责本侧法兰密封，阀门依靠自身法兰承重，拆开一端法兰，阀门不会脱落，拆装维护更安全。

4、密封面与垫片

对夹式，阀门两侧密封面直接和管道垫片接触，一般直接使用管道标准垫片夹在阀门端面与管道法兰之间，阀体本身不带独立法兰垫片槽。

法兰式蝶阀阀体法兰自带垫片安装槽，垫片放置在阀门法兰与管道法兰中间，定位稳定，垫片不容易错位挤出。

5、维护拆装

对夹式拆卸阀门时，需要松开两侧管道全部连接螺栓，管道两端要预留位移余量，否则很难取出阀门；更换阀门，管道法兰间距不能变动。

法兰式只需要拆开阀门一侧或者两侧法兰螺栓，就可以直接取下阀门，管道不需要大幅移位，现场检修更换更方便。

二、性能与使用区别

1. 承压能力：相同口径下，法兰式结构整体刚性更好，更适合中高压工况；对夹式受夹紧结构限制，高压工况下螺栓载荷大，容易出现泄漏，高压使用时对螺栓等级、紧固力矩要求很高。

2. 泄漏风险：对夹式核心风险来自螺栓松动，振动工况下长螺栓容易松脱，造成外漏；法兰式螺栓短，受力均匀，抗振动性能优于对夹式。

3. 成本：同规格，对夹式阀体用料少，造价更低；法兰式用料多，采购成本更高。

4. 管道自重：对夹式重量轻，减轻管线整体载荷；法兰式自重较大，大口径管道需要考虑支架承重。

三、选型指南

优先选用对夹式蝶阀的场景

1. 低压、常温介质，压力等级不高，如水、普通循环水、通风管线。

2. 管道安装空间有限，轴向距离紧张，追求结构轻量化，控制设备成本。

3. 阀门只做管线中间开关，管道两端有固定支架，阀门不承受管道重量。

4. 注意限制条件：不适合频繁振动的管线；不适合需要单独拆卸阀门，管道不能移位的现场；不适合高空、无人值守重要管线，防止螺栓松脱阀门掉落风险。

>注意：对夹式严禁作为管道末端盲板使用，管道末端不能单独安装对夹蝶阀，没有另一侧法兰夹持，阀门无法固定。

优先选用法兰式蝶阀的场景

1. 中高压工况，介质压力较高，有振动、冲击工况，泵出口管线。

2. 需要经常拆卸检修、更换阀门，管道不允许大范围移位。

3. 重要工艺管线、易燃易爆介质、危险介质，对泄漏可靠性要求高。

4. 阀门可以安装在管道末端，可直接对接盲板，满足末端切断使用。

5. 大口径蝶阀，自重较大，需要依靠自身法兰承担受力，减少长螺栓失效风险。

四、补充选型注意要点

1. 安装条件：现场如果没有足够空间拆装管道，直接选法兰式；管线空间紧凑、预算有限，管线固定牢靠，选对夹式。

2. 介质安全：有毒、腐蚀性介质，优先法兰式，降低螺栓松动带来的介质泄漏风险。

3. 螺栓配套：选用对夹式时，必须选用长度匹配的高强度长螺栓，严格按照力矩紧固，定期巡检螺栓松紧。

4. 压力等级匹配：阀门PN等级必须和管道法兰PN等级统一，两种形式蝶阀都要匹配对应压力的管道法兰。

5. 末端使用：记住关键禁忌，对夹蝶阀不能用于管道端部，端部必须使用法兰式蝶阀。

简单总结：追求省钱省空间、低压管线、阀门两端都有管道夹持，选对夹式；追求安全可靠、高压振动、需要单独拆阀、管道末端，选法兰式。
